在高壓電力系統中，高壓設備的絕緣性能對于系統的安全穩定運行起著決定性作用。局部放電現象是絕緣劣化的重要表征，它可能在

絕緣內部的氣隙、雜質或電場集中處產生。手持局部放電測試儀作為一種便捷、高效的檢測工具，在高壓設備的絕緣狀態監測與故障

診斷中具有廣泛的應用前景。本文將詳細介紹手持局部放電測試儀在高壓設備檢測中的應用原理、測試方法、標準要求以及實際案例

分析等內容，旨在為電力行業專業人士提供全面深入的技術參考。

一、手持局部放電測試儀的工作原理

手持局部放電測試儀主要基于電氣檢測法來監測局部放電信號。其原理是通過在高壓設備的接地端或耦合電容上采集局部放電產生的

脈沖電流信號或脈沖電壓信號，然后利用內置的高靈敏度傳感器將這些信號轉換為可測量的電信號。測試儀內部的信號處理單元對采

集到的信號進行放大、濾波、數字化等處理，提取出局部放電的特征參數，如放電量、放電相位、放電次數等。最后，通過顯示屏將

這些參數直觀地呈現給檢測人員，并可將數據存儲以便后續分析。

二、測試方法與步驟
（一）測試前準備

1、檢查測試儀外觀是否完好，各部件連接是否牢固，電池電量是否充足。

2、根據被測高壓設備的類型和電壓等級，選擇合適的傳感器和耦合方式。例如，對于變壓器檢測，可采用電容式傳感器耦合到套管

末屏或中性點；對于開關柜檢測，可使用特高頻傳感器檢測內部局部放電產生的特高頻信號。

3、對測試環境進行評估，盡量避免強電磁干擾源，如大型電機、電焊機等。若無法避免，應采取屏蔽措施或記錄干擾源情況以便在

數據分析時進行區分。

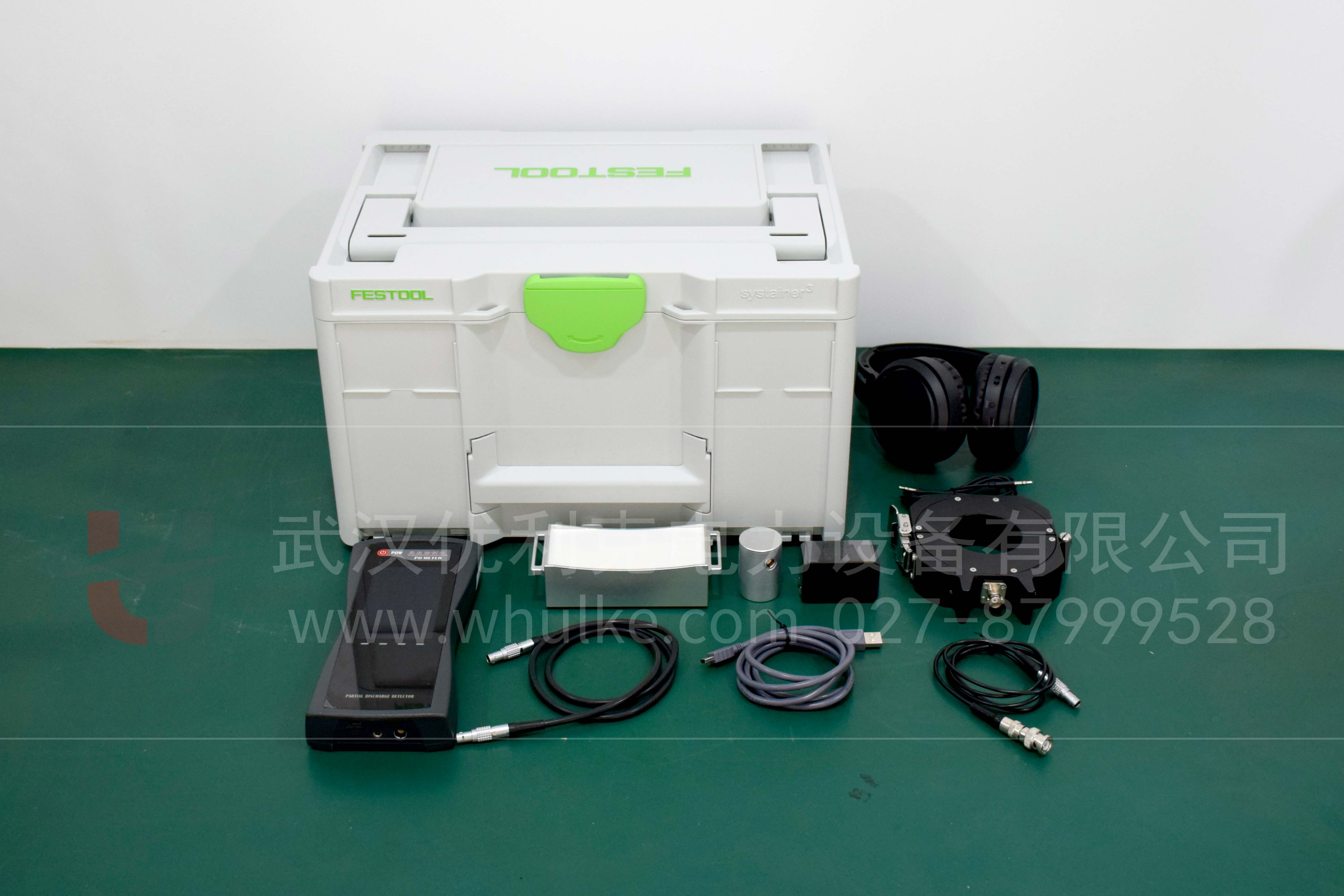

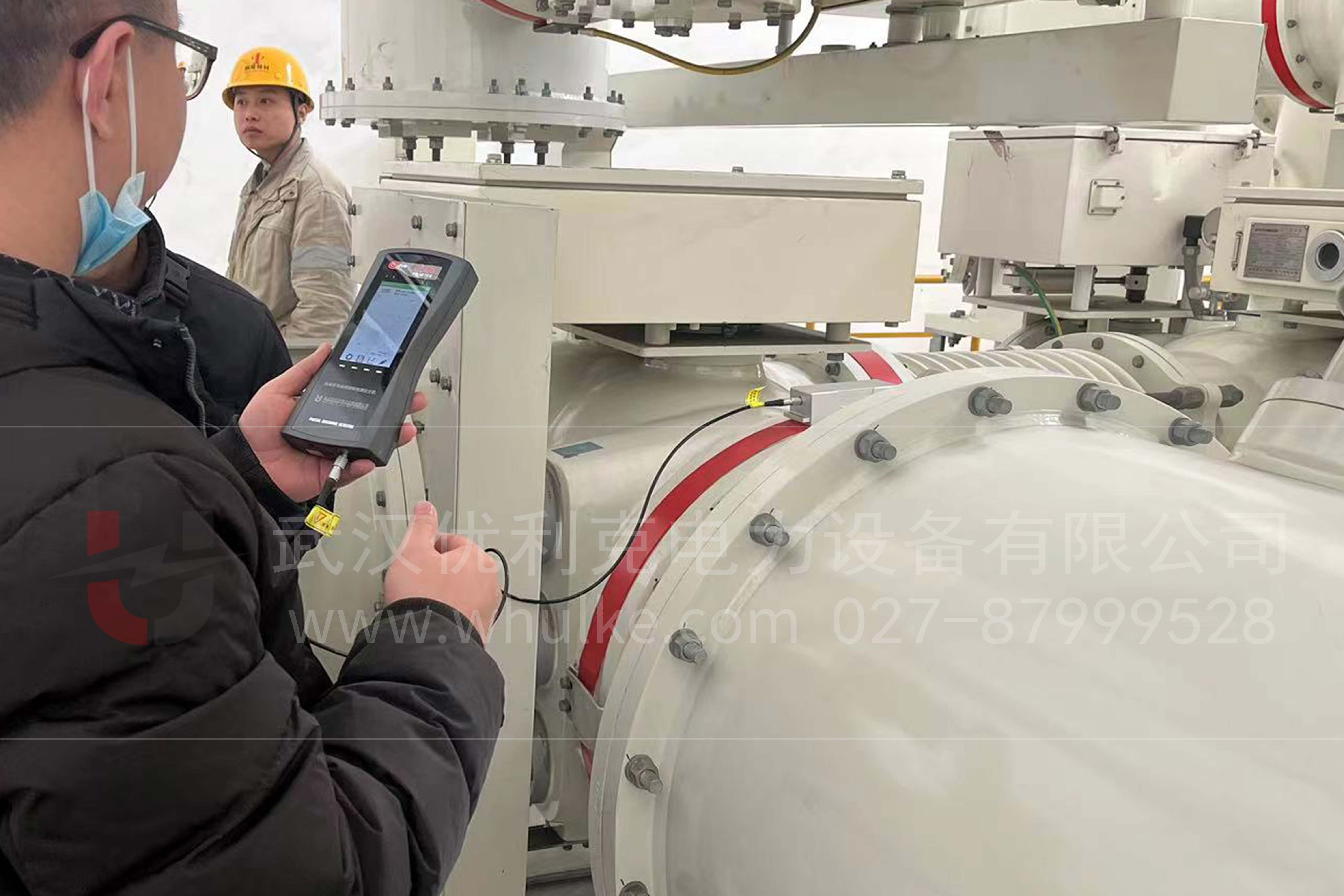

（二）傳感器安裝與連接

1、將選定的傳感器按照正確的安裝方式固定在被測高壓設備的相應部位。確保傳感器與設備表面接觸良好，以獲得準確的信號采

集。例如，在安裝電容式傳感器時，要注意其接地引線的連接可靠性，防止引入額外干擾。

2、將傳感器與手持局部放電測試儀通過專用的信號傳輸線連接，檢查連接是否穩固，無松動、虛接現象。

（三）參數設置

1、根據高壓設備的額定電壓、絕緣類型等參數，設置測試儀的測量范圍、采樣頻率、觸發閾值等參數。例如，對于 110kV 油紙絕緣

變壓器，測量范圍可設置為 10pC - 10000pC，采樣頻率設置為 10MHz - 20MHz，觸發閾值根據經驗值設定在 5pC - 10pC 之間，

以確保能夠有效捕捉局部放電信號且排除噪聲干擾。

2、設置測試時間，一般情況下，對于常規巡檢，測試時間可設置為 30 秒 - 1 分鐘；對于重點監測或疑似故障設備，測試時間可延長

至 5 分鐘 - 10 分鐘，以便更全面地獲取局部放電信息。

（四）數據采集與記錄

1、啟動手持局部放電測試儀開始數據采集。在采集過程中，密切觀察顯示屏上顯示的局部放電參數，如放電量、放電相位分布等。

若發現異常數據或信號波動較大，應檢查測試環境、傳感器連接等是否存在問題，并可適當調整參數后重新采集。

2、同時，記錄測試時的環境溫度、濕度、設備運行狀態等信息，這些數據對于后續分析局部放電與環境及設備工況的關系具有重要

意義。

（五）數據分析與判斷

1、采集完成后，利用測試儀內置的數據分析軟件或?qū)?shù)據傳輸至計算機進行進一步分析。分析內容包括放電量的大小及變化趨勢、

放電相位分布特征、放電次數隨時間的分布等。例如，若放電量持續增大且相位分布集中在某一特定區間，可能預示著設備內部存在

局部缺陷且有進一步發展的趨勢。

2、將分析結果與相關標準及歷史數據進行對比，判斷高壓設備的絕緣狀態。若局部放電參數超過標準規定值或與歷史數據相比有明

顯惡化，則需對設備進行進一步檢查或安排停電檢修。


三、相關標準及數據要求

（一）標準依據

1、《電力設備局部放電現場測量導則》（DL/T 417 - 2006）對高壓設備局部放電測試的方法、儀器要求、測試程序以及結果判斷

等方面做出了詳細規定，是手持局部放電測試儀在高壓設備檢測中的重要參考標準。

2、不同類型高壓設備的制造廠家也會提供設備的局部放電出廠試驗標準及運行中允許的局部放電限值，如變壓器、開關柜、電纜等

都有各自的行業或企業標準。

（二）數據要求

1、對于 110kV 及以上電壓等級的油紙絕緣變壓器，在運行中其局部放電量一般不應超過 500pC；對于 35kV - 110kV 的變壓器，

局部放電量一般不應超過 300pC。且放電量的穩定性也是重要指標，若在連續監測中發現放電量有明顯增長趨勢，即使未超過限

值，也需引起重視。

2、對于高壓開關柜，根據其內部絕緣結構和電壓等級，局部放電量的限值一般在 10pC - 100pC 之間。例如，對于 12kV 開關柜，

正常運行時局部放電量通常應小于 50pC，當局部放電量超過 100pC 時，可能存在絕緣隱患，需進一步排查。

3、高壓電纜的局部放電測試標準則與電纜的電壓等級、絕緣材料等有關。一般來說，交聯聚乙烯絕緣電纜在額定電壓下的局部放電

量應不超過 10pC。

四、實際案例分析

（一）案例一：變壓器局部放電檢測

某 110kV 變電站的主變壓器在運行過程中，通過手持局部放電測試儀進行定期巡檢。測試時發現，變壓器的局部放電量達到了

800pC，遠超正常運行限值。進一步分析放電相位分布，發現其主要集中在正半周的特定區間，且放電次數較為頻繁。通過對變壓器

的油色譜分析，發現油中氫氣和乙炔含量略有升高。綜合判斷，變壓器內部可能存在絕緣局部受損，有放電點產生。經停電檢修，發

現變壓器繞組的絕緣層有一處因長期受潮而出現輕微破損，導致局部放電現象。經過修復處理后，再次使用手持局部放電測試儀檢

測，局部放電量恢復至正常范圍。

（二）案例二：開關柜局部放電檢測

在對某工廠的 10kV 開關柜進行檢測時，手持局部放電測試儀檢測到開關柜內局部放電量達到 150pC，且特高頻信號強度較高。通

過對開關柜內部結構的檢查，發現母線連接部位的絕緣支撐件表面有臟污和輕微的放電痕跡。清理臟污并對絕緣支撐件進行處理后，

重新測試，局部放電量降至 20pC 以下，恢復正常運行狀態。這表明手持局部放電測試儀能夠及時發現開關柜的絕緣薄弱環節，避免

故障的進一步發展。


手持局部放電測試儀在高壓設備檢測中具有重要的應用價值。通過準確的測試方法、合理的參數設置以及嚴格的數據對比分析，可以

有效地監測高壓設備的絕緣狀態，及時發現局部放電故障隱患，為高壓設備的安全穩定運行提供有力保障。在實際應用中，檢測人員

應熟練掌握測試儀的操作技能，深入了解相關標準及數據要求，并結合實際案例積累經驗，不斷提高高壓設備局部放電檢測的準確性

和可靠性，從而提升整個電力系統的運維水平。
